                          4-72型离心风机  涌来环保 15076766772 江经理

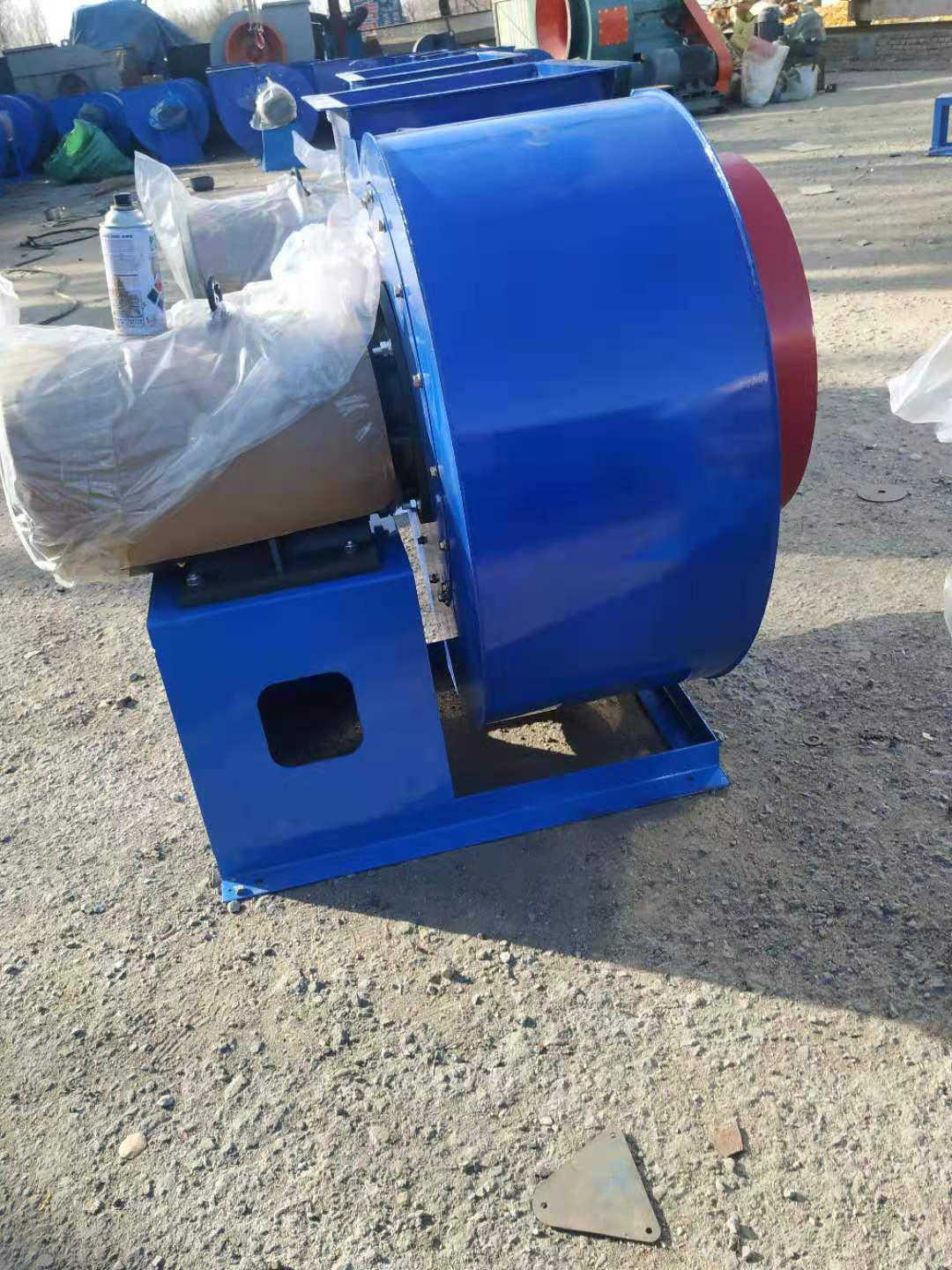

4-72型离心风机

4-72型离心式通风机可输送空气和其他不自燃的、、对钢材无腐蚀性的气体。气体内不允许有粘性物质,所含尘土及硬质颗粒物不大于150mg/立方。气体温度不得超过80°C。该风机具有良好的气动性能、运转平衡、振动小、效率高、寿命长等特点。广泛适用于工矿企业、大型建筑物、宾馆酒楼等室内通气换气。B4-72型防爆型离心式通风机、主要有铝叶轮、机壳、进风口等部分与防暴电机组成、可作为易燃挥发性气体的通风换气只用、其性能和安装尺寸同于4-72型。F4-72型为防腐型离心式通风机,主要用不锈钢(或玻璃钢)材质制成的叶轮、机壳、进风口等部分与电机组成,可用于输送腐蚀性气体,其性能与安装尺寸同于4-72型。

http://www.yonglaihuanbao.com/15076766772微信同号


风机的用途

编辑

工作环境

气体内不许有粘性物质,所含的尘土及硬质颗粒不大于150mg/m3。

气体的温度:不超过80℃。




风机的型式

编辑

左旋右旋




从电机一侧正视,叶轮顺时针旋转者称右旋风机,以“右”表示;叶轮逆时针旋转者称左旋风机,以“左”表示。

风机的出口位置,以机壳的出风口角度表示。4-72型风机№2.8~7.1出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。其中№2.8出风口位置调整范围是0°~255°,间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。

传动方式

风机的传动方式有A、B、C、D四种:以应达风机为例,4-72型风机中,№2.5~7.1采用A式传动,№8~12采用C、D式传动,№16~20采用B式传动。

A式表示以电动机直联传动;

B式表示悬臂支撑装置,皮带传动,皮带轮在轴承中间;

C式表示悬臂支撑装置,皮带传动,皮带轮在轴承外侧;

D式表示悬臂支撑装置,用联轴器连接传动。

风机的结构


http://www.yonglaihuanbao.com/15076766772微信同号



4-72型风机中№2.8~6主要由叶轮、机壳、进风口、电机等部分组成。№8~20除具有上述部分外,还有传动部分。

(1)叶轮:由10个后倾机翼型叶片、曲线型前盘和平板后盘组成,用钢板制造,并经动、静平衡校正,空气性能良好,效率高,运转平稳。

(2)机壳:做成二种不同型式。其中№2.8~12机壳作成整体,不能拆开,№16~20的机壳制成三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺栓连接。

(3)进风口:制成整体,装于风机一侧,与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮,且损失较小。

(4)传动:由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。

★B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m。气体温度不得超过80C.B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。

★F4-72型离心通风机主要用于输送腐蚀性气体,但所输送的气体不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超80°C。

F4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造,其性能和地基尺寸与4-72型离心通风机相同。


http://www.yonglaihuanbao.com/15076766772微信同号


.

 4-72型离心风机
